Schaltgerät „Doe316/4p“

4 poliges Schaltgerät für Spannungen bis 400/690V~ und Nennstrom bis 300A

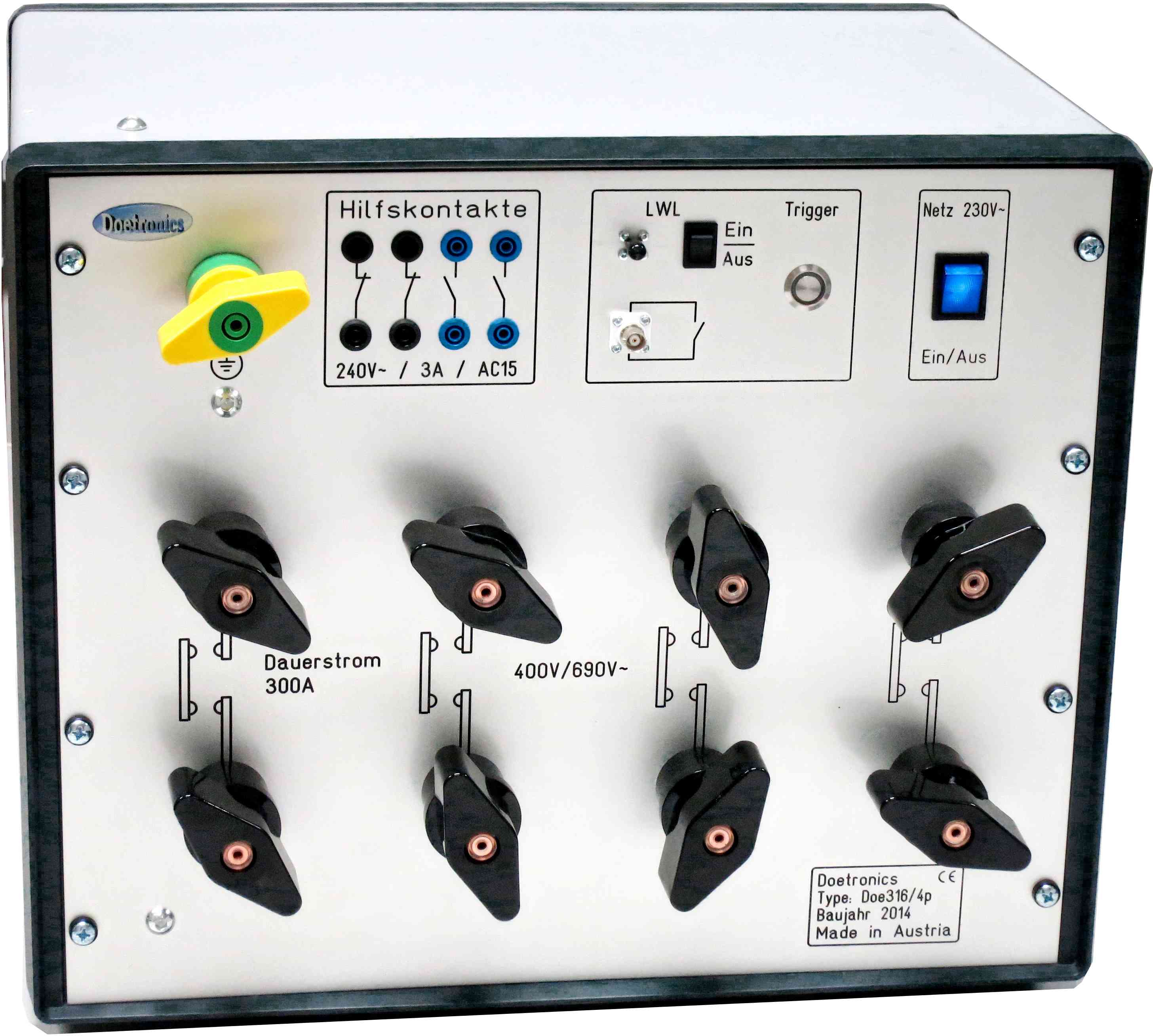

Doe316_4p_jiw

Beim „Doe316/4p“ werden die Schaltkontakte eines elektromechanisches Schützes ausgeführt.
Die Besonderheit liegt allerdings in der Ansteuerung des „Doe316/4p“.
Bei vielen Anwendungen im Prüfwesen wird eine gleichmäßige Verteilung des Einschaltzeitpunktes über die gesamte elektrische Periode gefordert. Bei wechselstrombetätigten Schützen ist das allerdings nicht möglich, da im Bereich des Nulldurchganges die notwendige Leistung für die Betätigung nicht aufgebracht werden kann.

Beispiel für die Verteilung der Schalthäufigkeit bei Wechselstromschützen:
Schalthäufigkeit

Schalthäufigkeit in Abhängigkeit vom elektrischen Winkel

Die Realisierung ist somit nur mit einem Gleichstromschütz möglich, allerdings erhöht sich damit oftmals der Prüfaufwand.

Mit dem „Doe316/4p“ gibt es für dieses Problem eine sehr einfache Lösung.
Die Versorgung erfolgt mit 230V Wechselspannung. Intern erzeugt das Gerät die erforderliche Gleichspannung.

Ansteurungsmöglichkeit:

  • Eingebauter Taster
  • LWL-Eingang
  • Potentialfreier Kontakt an BNC-Buchse

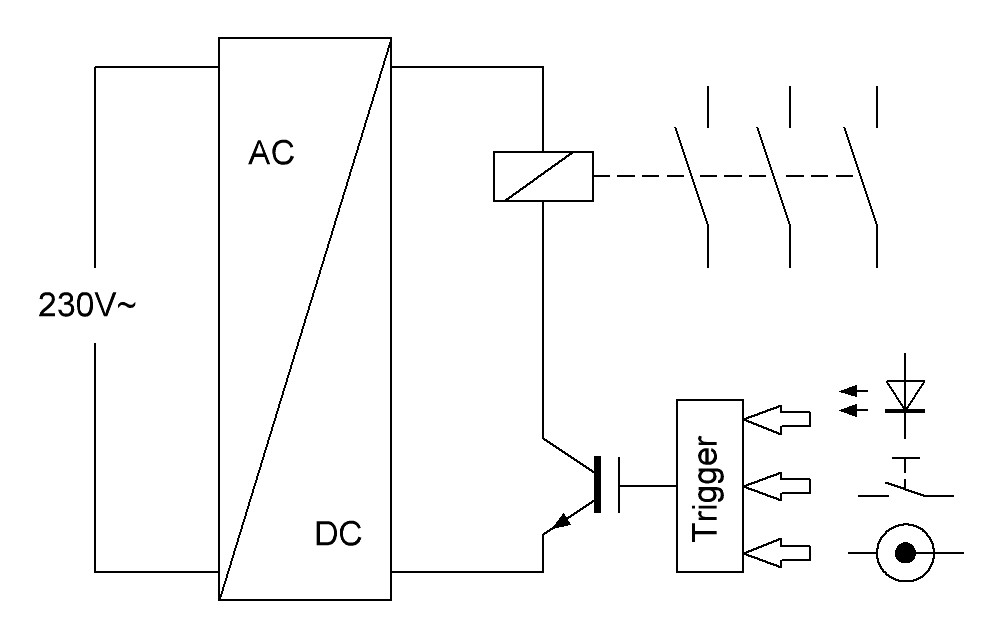

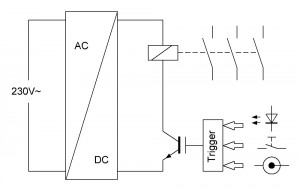

Prinzipschaltung des „Doe316/4p“:
Prinzipschaltbild Schütz

Hilfskontakte:

Beim „Doe316/4p“ sind standardmäßig 4 Hilfskontakte (z.B. 2 Schließer, 2 Öffner) ausgeführt.


Ähnliches Produkt:
Doe316/3p
