Schaltgerät „Doe316/3p“

3 poliges Schaltgerät für Spannungen bis 400/690V~ und Nennstrom bis 150A


Doe316_3p_Front_jiw                  Doe316_3p_Rueckseite_jiw

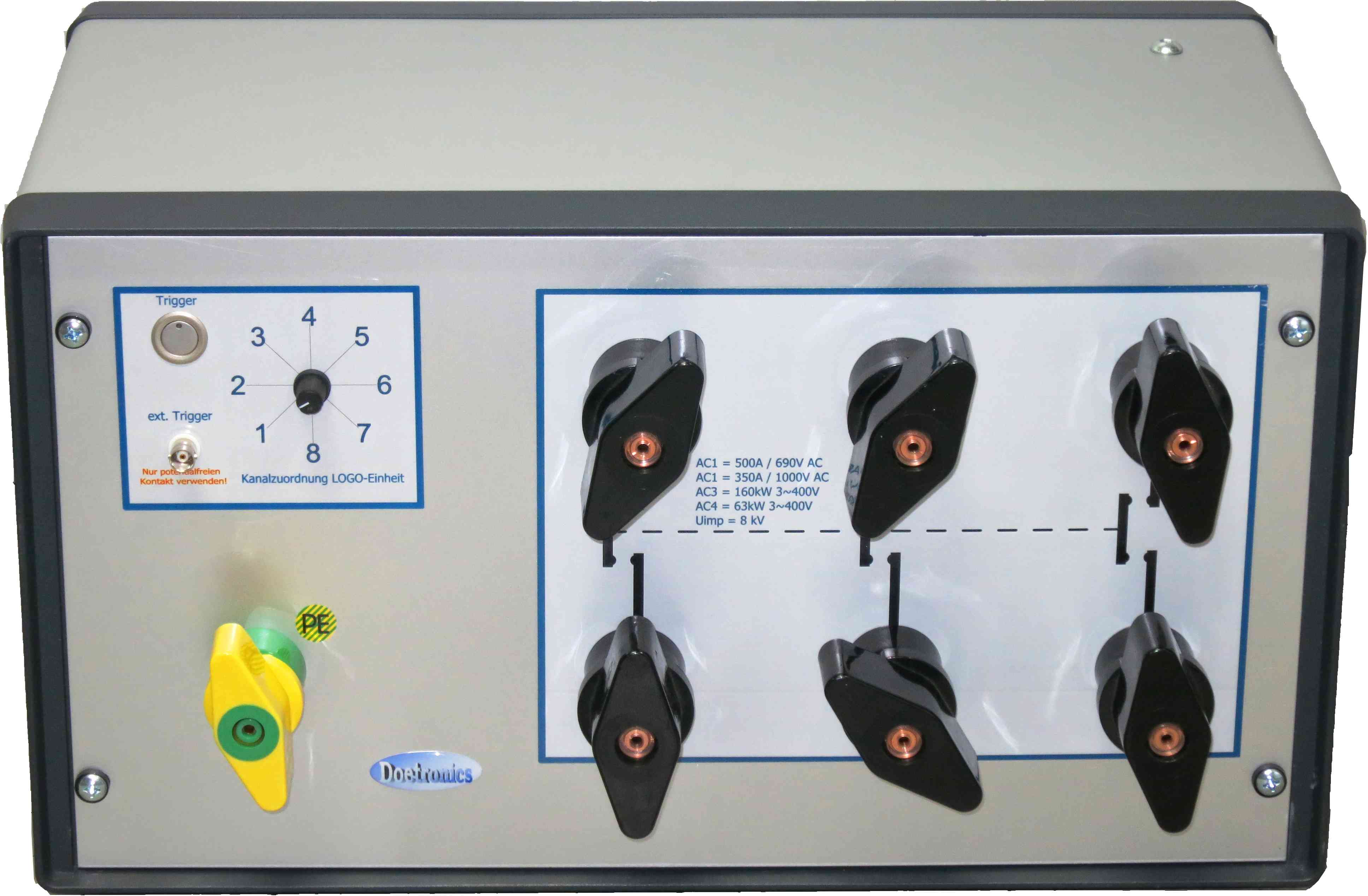

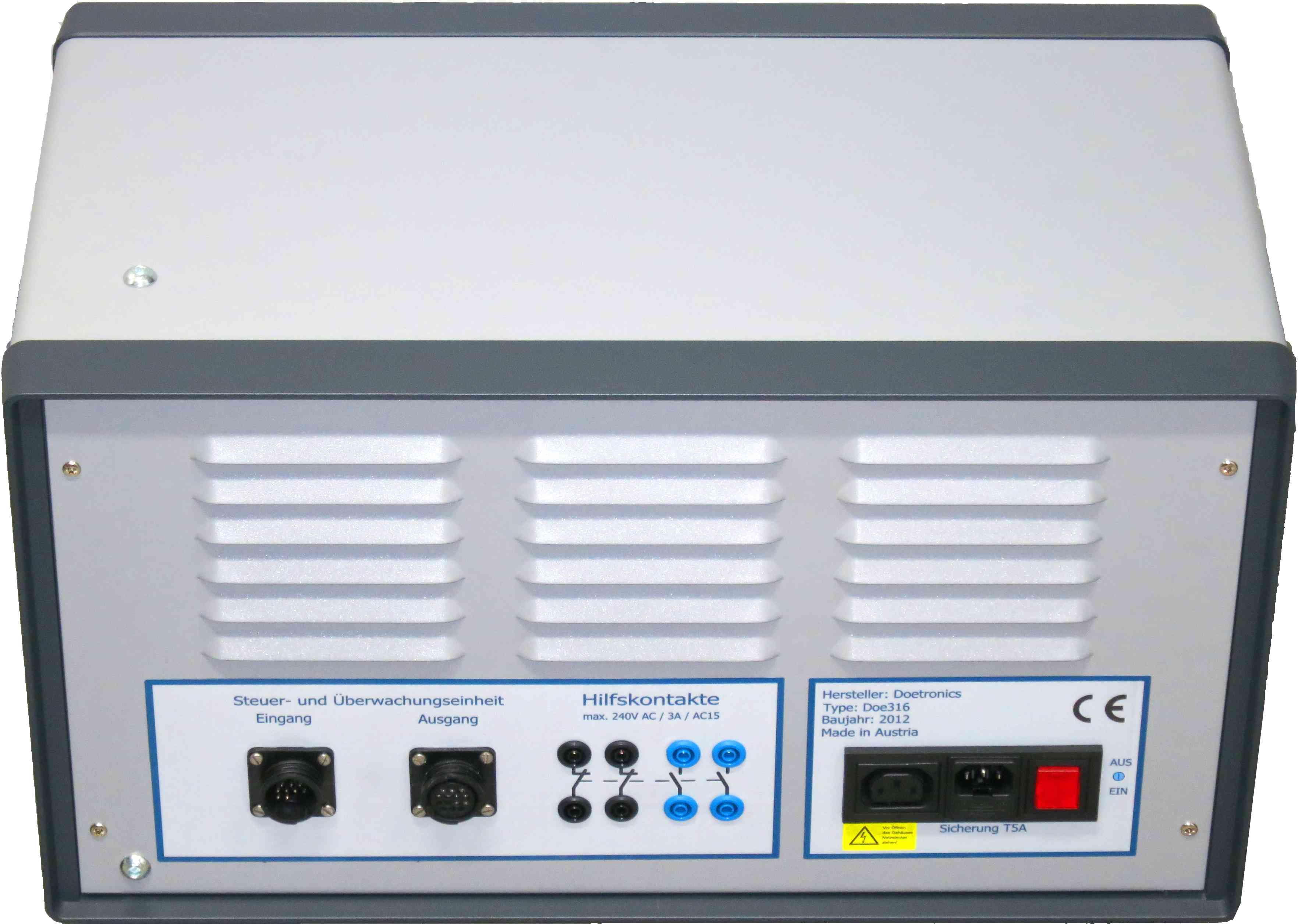

Frontseite                                                                                     Rückseite
(Symbolfoto)

Beim „Doe316/3p“ werden die Schaltkontakte eines elektromechanisches Schützes ausgeführt.
Die Besonderheit liegt allerdings in der Ansteuerung des „Doe316/3p“.
Bei vielen Anwendungen im Prüfwesen wird eine gleichmäßige Verteilung des Einschaltzeitpunktes über die gesamte elektrische Periode gefordert. Bei wechselstrombetätigten Schützen ist das allerdings nicht möglich, da im Bereich des Nulldurchganges die notwendige Leistung für die Betätigung nicht aufgebracht werden kann.

Beispiel für Verteilung der Schalthäufigkeit bei Wechselstromschützen:
Schalthäufigkeit
Schalthäufigkeit in Abhängigkeit vom elektrischen Winkel

Die Realisierung ist somit nur mit einem Gleichstromschütz möglich, allerdings erhöht sich damit oftmals der Prüfaufwand.

Mit dem „Doe316/3p“ gibt es für dieses Problem eine sehr einfache Lösung.
Die Versorgung erfolgt mit 230V Wechselspannung. Intern erzeugt das Gerät die erforderliche Gleichspannung.

Ansteurungsmöglichkeit:

  • Eingebauter Taster
  • Potentialfreier Kontakt an BNC-Buchse
  • Bus-system „DoeControl“ (optional)

Information Bus-system „DoeControl“:

Das „Doe316/3p“ kann optional direkt über das Bus-system der Steuer- und Überwachungseinheit „DoeControl“ angesteuert werden. Dabei werden die Ausgänge 1-8 der „DoeControl“ weiterverbunden. Mit dem Wahlschalter des „Doe316/3p“ wir ausgewählt, auf welchen Ausgang die jeweilige „Doe316/3p“ schalten soll.

Bus system Info DE_jiw
Mehr Informationen DoeControl

Prinzipschaltung des „Doe316/3p“:

Prinzipschaltbild Doe316_3p

Hilfskontakte:

Beim „Doe316/3p“ sind standardmäßig 4 Hilfskontakte (z.B. 2 Schließer, 2 Öffner) ausgeführt.


Ähnliches Produkt:
Doe316/4p
